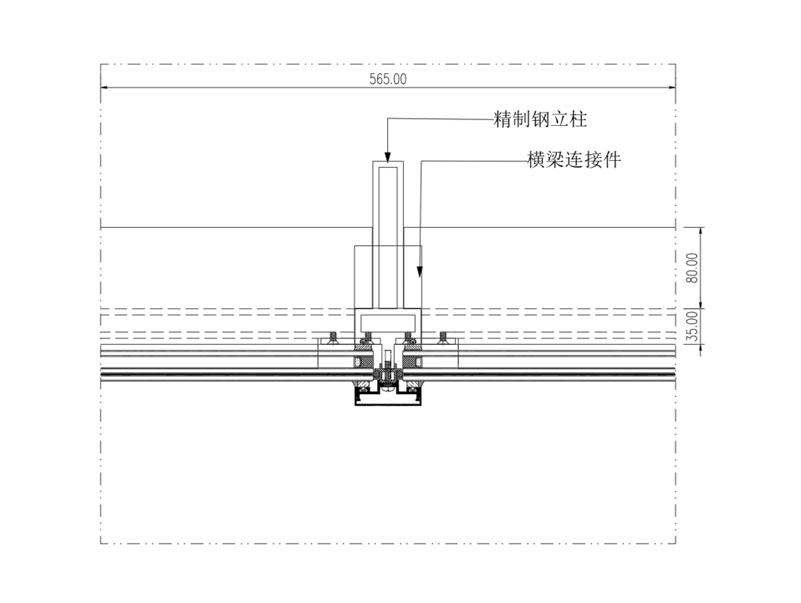

西创系统装配式凸形精制钢系统节点图

↓点击此链接下载CAD图纸

系统核心采用凸形立体截面，相较于普通平面型材，自带立体外凸层次，视觉质感突出。专属凸形腔体受力合理、支撑刚度强，有效提升整体抗弯、抗形变性能，弥补常规型材单薄、刚性不足的缺陷，适配建筑立体分格、凸出线条、造型收口等特色装饰场景。

安装采用西创系统专属装配式连接件与精密螺栓紧固，型材端口数控精切加工，拼接严密、缝隙均匀。节点配备微调结构，可修正现场安装偏差，提升装配精度、缩短工期。整体采用隐蔽式装配，无外露固件，立面线条简洁立体、精致高级。

系统集成专用密封防水、防尘构造，搭配西创系统精制钢防腐耐候涂装体系，可有效抵御水汽、粉尘及温差侵蚀，长期保持型材造型规整、无锈蚀、不变形，结构耐久稳定性优异。

系统具备预制化、模块化、可拆装复用的绿色施工优势，运维简便、成本低，适用于高端写字楼、酒店、商业展厅的立体造型外立面、凸线分格围护及艺术隔断、造型收口等精制钢工程。
